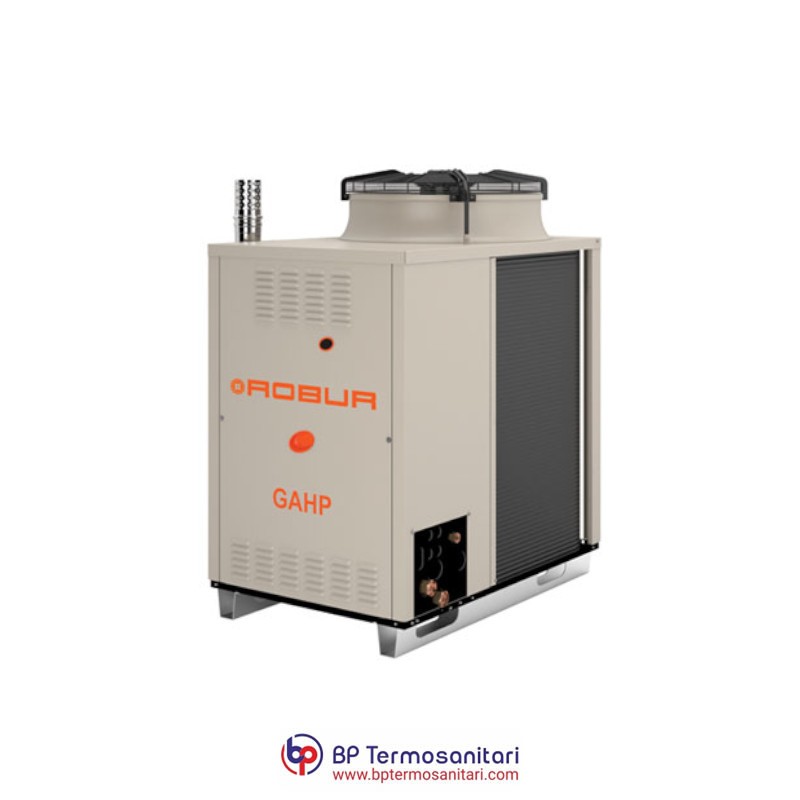

I vantaggi

-Classe energetica ErP: A+

-Utilizzando il 33,3% di energia rinnovabile aerotermica, supera un’efficienza termica del 150% (GUE - Gas Utilization Efficiency - equivalente a COP 3,75 calcolato con fattore di conversione energia pari a 2,5.).

-A -7 °C garantisce efficienze del 130%. Evita così l’inserimento di sistemi di back-up (caldaie e resistenze elettriche), che riducono i coefficienti di prestazione stagionale, aumentando i consumi.

-Competitiva in termini di costo iniziale rispetto alle tecnologie alternative, fa risparmiare fino al 30% sulle spese di riscaldamento rispetto alle migliori caldaie a condensazione. valorizza inoltre l’immobile perché ne aumenta la classe energetica.

-Riduce fino all'86% il fabbisogno di energia elettrica rispetto a sistemi elettrici tradizionali, grazie al prevalente utilizzo di metano.

-Accede agli incentivi di legge nazionali (Conto Termico, Finanziaria 65% e detrazione 50% per ristrutturazioni edilizie) e locali.

Incentivi del Conto Termico ottenibili con la pompa di calore GAHP-AR. Per approfondire consulta la pagina dedicata al Conto Termico 2.0.

Il modello GAHP‐AR CT è inserito nel catalogo delle Pompe di Calore del GSE che beneficiano di un iter semplificato poiché la conformità dei requisiti tecnici al dettato normativo è stata preventivamente verificata dal GSE stesso.

Gli incentivi sono stati calcolati:

. sulla base dei GUE dichiarati dal produttore, nel rispetto dei requisiti minimi e alle condizioni di funzionamento previste nella Tabella T1 della norma UNI EN 12309-2.

. Sulla base delle potenze termiche nominali dichiarate dal produttore, alle condizioni di funzionamento indicate nella Tabella 4 dell'All. I al Decreto 16.02.2016.

. Usufruisce della riduzione del 90% delle imposte di consumo sul costo del metano (leggi l'articolo "Risparmia sul metano" per sapere chi ne può beneficiare).

-Può usufruire di un servizio di gestione remota (a pagamento): tramite un piccolo dispositivo collegato alla macchina, via internet offre ai nostri clienti tranquillità e risparmio in seguito alla messa in funzione delle unità, perché assicura:

 - ottimizzazione del funzionamento in base alle effettive esigenze di comfort del cliente;

 - riduzione dei consumi di energia e dei costi di gestione grazie ad una migliore regolazione del funzionamento;

 - controllo puntuale e costante del funzionamento e della temperatura per i cicli produttivi, laddove richiesto;

 - avviso tempestivo di eventuali necessità di interventi di assistenza preventivi e mirati alla risoluzione del problema.

-È ecologica: ogni anno, rispetto ad un impianto con caldaia, risparmia 1,6 Tonnellate Equivalenti di Petrolio ed evita l'emissione di 3,6 tonnellate di CO2 equivalenti a quanto viene assorbito da 518 alberi o alle emissioni di 2 automobili ecologiche. Inoltre utilizza fluidi refrigeranti naturali non soggetti a restrizioni o obblighi di denuncia.

-Estensione di garanzia “Dritti al cuore” per pompe di calore e refrigeratori ad assorbimento a metano Robur.

-Disponibile anche associata ad una caldaia a condensazione nel Gruppo Integrato Trivalente da Installazione esterna GITIE' ARAY.

-E' esente dalla normativa F-Gas in quanto non usa fluidi climalteranti (HFC), ma solo refrigeranti naturali non oggetto di restrizione e obblighi di dichiarazione.

Le applicazioni

-Ideale per riscaldare edifici con elevato consumo di metano e per condizionare laddove la disponibilità di energia elettrica è limitata.

-Da installazione esterna.

Le versioni

-Disponibile nella versione standard e silenziata.

-Disponibile anche in:

 -gruppo dimensionato su richiesta: per configurazioni di maggior potenza o abbinata a refrigeratori ad assorbimento e/o caldaie Robur;

 -gruppo integrato trivalente con caldaia a condensazione da installazione esterna Gitié ARAY.

SCHEDA TECNICA

Funzionamento in riscaldamento(1)

Classe energetica ErP (applicazione 55 °C): A+

Potenza termica (punto di funzionamento A7/W35): kW 37,8

G.U.E.(2), efficienza di utilizzo del gas (punto di funzionamento A7/W35): 150%

Potenza termica GAHP-AR CT (punto di funzionamento A7/W40): kW 34,8

Potenza termica (punto di funzionamento A7/W50): kW 35,3

G.U.E.(2), efficienza di utilizzo del gas (punto di funzionamento A7/W50): 140%

Temperatura massima uscita acqua (ΔT=10°C): 60°C

Temperatura aria esterna (bulbo secco) massima: 35°C

Funzionamento in condizionamento(1)

Potenza frigorifera (punto di funzionamento A35/W7): kW 16,9

G.U.E.(2), efficienza di utilizzo del gas (punto di funzionamento A35/W7): 67%

Temperatura minima uscita acqua: 3°C

Temperatura aria esterna (bulbo secco) massima/minima: 45/0°C

Potenza elettrica nominale (3) versione standard/silenziata: 0,9/0,93 kW

Potenza sonora Lw (4) versione standard/silenziata: 82,1/76,1 dB(A)

Pressione sonora Lp a 5 metri (5) della versione standard/silenziata: 60,1/54,1 dB(A)

(1) Condizioni nominali secondo norma EN 12309-2.

(2) Equivalente a COP 3,75 calcolato con fattore di conversione energia pari a 2,5.

(3) ± 10% in funzione della tensione di alimentazione e della tolleranza sull'assorbimento dei motori elettrici.

(4) Valori di potenza sonora rilevati in conformità  con la metodologia di misurazione intensimetrica prevista dalla norma EN ISO 9614.

(5) Valori di pressione sonora massimi in campo libero, con fattore di direzionalità 2.

CONTROLLI

Pannello Digitale di Controllo

Per gestire la funzionalità e la diagnostica di tutte le unità ad assorbimento e caldaie a condensazione ad integrazione Robur.

Il pannello digitale di controllo è un accessorio opzionale per le unità singole, mentre è di serie per le unità preassemblate.

Le funzioni

-Gestione del funzionamento di unità di riscaldamento-condizionamento (fino a 16 unità, ma estendibile fino a 48 unità utilizzando fino a 3 PDC connessi fra loro).

-Monitoraggio delle condizioni di stato, di funzionamento e di anomalia delle unità controllate con registro storico degli eventi.

-Permette, in abbinamento alla sonda climatica (opzionale), l’impostazione della curva climatica per i servizi di riscaldamento e condizionamento.

-Possibilità di interfacciamento via modbus con altri sistemi di gestione esterni (BMS, SCADA, ecc.) per la visualizzazione informazioni e la trasmissione delle impostazioni di funzionamento.

Comfort Control Interface

E’ il dispositivo opzionale e alternativo al Pannello Digitale di Controllo per la gestione in modulazione di tutte le unità ad assorbimento Robur

E’ un dispositivo opzionale per la gestione del funzionamento in modulazione delle unità Robur GAHP-A, GAHP-GS e GAHP-WS.

Le funzioni

-Regolazione in modulazione della potenza di unità per solo riscaldamento (fino a 3 unità). In abbinamento con un controllore esterno d’impianto vengono supportate le funzioni di riscaldamento e produzione di acqua calda sanitaria.

-Monitoraggio delle condizioni di stato, di funzionamento e di anomalia delle unità controllate con registro storico degli eventi.

-Possibilità di interfacciamento con altri sistemi di gestione esterni (BMS, SCADA, ecc.).

Comfort Control Panel (solo per E3)

E’ il cuore del sistema di regolazione delle 13 soluzioni E3 Robur.

Il Comfort Control Panel è fornito a corredo per tutte le 13 Soluzioni E3.

Le funzioni

-Regolazione in modulazione delle pompe di calore, fino ad un massimo di 3, e delle eventuali caldaie di integrazione con gestione della temperatura dell’acqua con curva climatica.

-Gestione delle pompe di circolazione delle unità connesse e dei circuiti secondari.

-Regolazione della temperatura di mandata per la produzione di acqua calda sanitaria con ciclo anti-legionella.

-Gestione delle valvole a 3 vie per la commutazione riscaldamento/acqua calda sanitaria.

-Gestione dei circuiti secondari, compresi eventuali spillamenti miscelati.

Robur Box 100

Dispositivo opzionale di controllo per la gestione di impianti con unità ad assorbimento e caldaie a condensazione ad integrazione Robur.

Il dispositivo ha la funzione di interfacciare le richieste provenienti dall'impianto e il PDC (Pannello Digitale di Controllo).

Le funzioni

-Gestisce le richieste di servizio di riscaldamento, produzione di acqua calda sanitaria e di condizionamento.

-Gestisce la commutazione delle valvole a 3 vie verso il servizio di riscaldamento o acqua calda sanitaria.

-Fornisce informazioni circa l’indisponibilità dei servizi e l’eventuale presenza di anomalie delle unità allacciate.

Robur Box 200

Sistema di controllo opzionale per la gestione di impianti di climatizzazione misti, composti da unità ad assorbimento Robur e refrigeratori/caldaie di altri costruttori.

Il dispositivo ha la funzione di interfacciare le richieste provenienti da un impianto misto con PDC (Pannello Digitale di Controllo).

Le funzioni

-Consente di controllare e gestire l’erogazione della potenza di sistemi di climatizzazione misti, cioè composti da unità Robur e unità di altri costruttori.

-Gestisce la circolazione dell’acqua delle unità controllate e dei circuiti primari e secondari con benefici di comfort e consumi.

-E’ in grado di gestire la commutazione di valvole a tre vie deviatrici per alimentazione di bollitori per acqua calda sanitaria o per inversione stagionale estate-inverno.

RB200 abbinato al DDC consente inoltre di:

-regolare e controllare circuiti separabili per la produzione di acqua calda sanitaria e per impianti riscaldamento - condizionamento;

-gestire impianti integrati in modalità serie (ad esempio primo innalzamento di temperatura con pompe di calore, secondo innalzamento con caldaie) oppure in modalità “integrazione e sostituzione”, cioè pompe ci calore in parallelo fino ad una prima soglia di temperatura, poi solo caldaie;

-ricevere richieste di servizio riscaldamento, condizionamento e acqua calda sanitaria da parte di altri sistemi (BMS, SCADA, ecc.) o termostati;

-gestire segnalazioni di indisponibilità servizi o allarmi delle unità allacciate.

Altri componenti

Sono disponibili anche i seguenti componenti:

-RSI - Regolatore Sistemi Integrati (disponibile fino ad esaurimento)

-Cavo CAN BUS schermato per collegamento PDC a unità Robur

-Sonda climatica per PDC

-Kit Winter per AY Condensing

ACCESSORI E COMPLEMENTI DI IMPIANTO

Supporti antivibranti

Sono disponibili:

-kit nr. 4 supporti antivibranti a molla per basamento

-kit nr. 6 supporti antivibranti a molla per basamento

-kit nr. 8 supporti antivibranti a molla per basamento

-kit nr. 10 supporti antivibranti a molla per basamento

Regolazione di impianto (solo per E3)

Sono disponibili (fino ad esaurimento) i seguenti accessori per la regolazione di impianto:

-Unità centrale comunicazione

-Room unit basic Siemens

-Room unit cooling Siemens

-Sender Siemens

-Ripetitore Siemens

-Sonda + Sender Siemens

-Sonda esterna Siemens

-Sonda temperatura a immersione

-Sonda solare Siemens

-Sonda temperatura a bracciale

Serbatoi e accumuli

Sono disponibili i seguenti accessori:

-Serbatoio termico 300 litri

-Serbatoio termico 500 litri

-Serbatoio termico 1000 litri

-Bollitore preparazione ACS da 300 litri con serpentina maggiorata (senza serpentina integrata)

-Bollitore preparazione ACS da 500 litri con serpentina maggiorata (senza serpentina integrata)

-Bollitore preparazione ACS da 500 litri con serpentina maggiorata (serpentina integrata)

-Bollitore preparazione ACS da 750 litri con serpentina maggiorata (serpentina integrata)

-Separatore idraulico “Mosè”, per l’equilibrio dei circuiti idraulici, completo di valvola di sfogo aria, valvola di scarico e coibentazione (disponibile fino ad esaurimento)

Pompe di circolazione

Sono disponibili:

-Pompa di circolazione modulante ad alta efficienza

-Pompa circolazione impianto modulante

-Pompa di circolazione modulante ad alta efficienza a prevalenza maggiorata

Componenti di impianto

Sono disponibili i seguenti componenti di impianto:

-Servocomando 230V valvola zona ON/OFF 90 sec.

-Servocomando modulante valvola 3 vie 230V 150 sec.

-Valvola di zona a sfera 3 vie 1"1/4

-Valvola di zona a sfera 3 vie 1"1/2

-Valvola 3 vie DN 20 Kvs 6,3

-Valvola 3 vie DN 25 Kvs 10

-Valvola 3 vie DN 32 Kvs 16

-Filtro separatore d'aria 1"1/4

-Filtro defangatore 1"1/4

-Pompa scarico condensa (per unità GAHP-GS e GAHP-WS da interno)

-Raccoglitore di impurità per acqua 1"1/4

-Kit convogliamento scarico ammoniaca (per unità GAHP-GS e GAHP-WS da interno)

-Valvola regolazione portata
